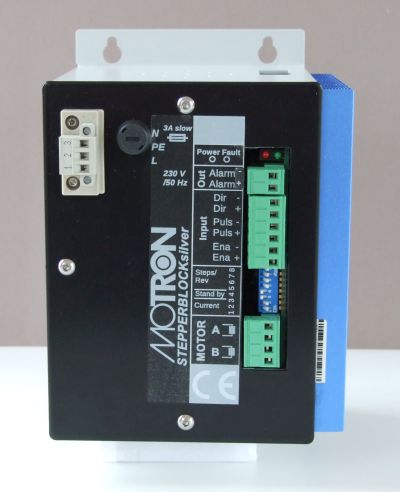

Der STEPPER-BLOCKsilver ist eine kompakte Schrittmotorendstufe
für 2-Phasen-Schrittmotoren mit bis zu 70 V Betriebsspannung und
bis zu 6 A Phasenstrom. Er enthält das komplette Netzteil zum
direkten Anschluss an 230 VAC.
* Optokopplereingänge
* Extrem geräusch- und vibrationsarm* Stromeinstellung 1,5 A … 6 A
* Microstepping 400 … 51200 Schritte/Umdrehung
* Automatische Halbierung des Stroms im Stillstand
* Pulsfrequenz bis zu 250 kHz
* Überspannungs-, Unterspannungs-, Kurzschlussschutz
* Alarmausgang
Technische Daten:
Gehäuse (B x H x T):
Grundplatte: H x B = 156 x 115 [mm]
Einspeisung:
230VAC/50Hz
Ausgangssignal:
Störung
Motor-
Betriebsspannung:
Typisch 65 VDC bei Netz-Nennspannung
I max 6 A
f max 50 kHz

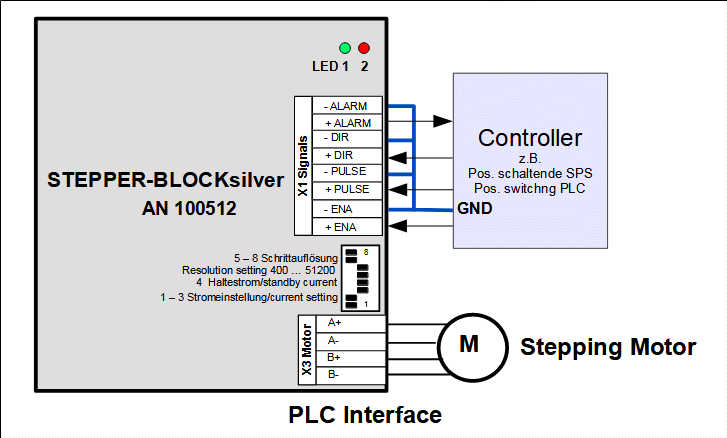

Eingänge:
Per Optokoppler galvanisch getrennt
− High = 12 – 26 V
− I min = 5 mA
Schrittpuls:
> 10 μs Dauer
Drehrichtung:
Umschalten > 10 μs vor Schrittimpuls
Sicherungen:
3 A träge
Die Sicherung sitzt unterhalb des Netzsteckers. Sie kann
mit einer halben Drehung gelöst werden.
Auf der Endstufe selbst sitzen weitere Sicherungen, mit
der die Elektronik abgesichert ist. (Siehe unter
Bedienung)
Temperatur:
0 – 50 °C
Belüftung:
Durch natürliche Konvektion.
Gewicht
3,4 kg
