Artikelnummer:
SICON ist eine Überwachungseinheit für Nieveau und Temperatur. Es überwacht sowohl das Unterschreiten eines Flüssigkeitsniveaus in einem Behälter, als auch das Überschreiten der Temperatur .
Im Gehäuse kann per Hex-Schalter die Abschalttemperatur eingestellt werden. Sie ist in sechzehn Stufen von 10 °C bis 150 °C einstellbar. Vorwahl 0 schaltet die Temperaturüberwachung ab, jede andere Zahl entspricht 10°C, z.B. 9 = 90 °C, D = 130 °C.

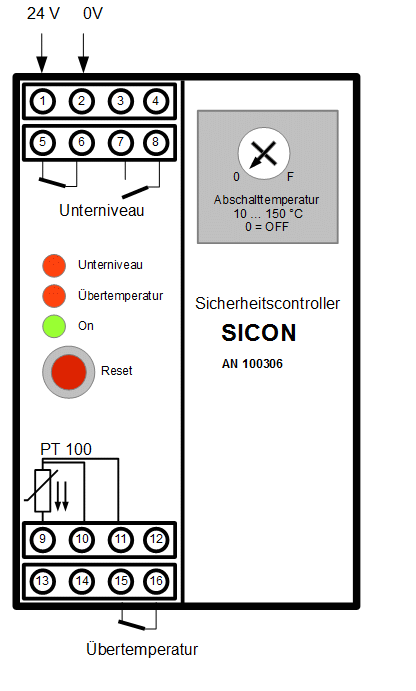

Die Anschlüsse erfolgen über steckbare Schraubklemmen bis max. 2,5 mm². Das Gerät ist vor Feuchtigkeit und starker Verschmutzung zu schützen.
Überwachung:
Wird das Minimumniveau der Flüssigkeit unterschritten, so schaltet ein Relais, die Kontakte 5/6 schließen und 7/8 öffnen und die „Niv“ – LED (rot) leuchtet. Bei einer Überschreitung der vorgewählten Maximaltemperatur wird das Temperatur-Relais gesetzt, die Kontakte 15/16 öffnen und die „T“ – LED (rot) leuchtet.
Nach Absinken der Temperatur wird der Fehler gespeichert. Nachdem die Temperatur den Hysteresebereich unterschritten hat, beginnt die LED zu blinken und der Relaisausgang kann mit der „Reset“ – Taste zurückgesetzt werden.
Technische Daten:
Spannungsversorgung:
24 V DC / 0,2 A
Versorgung:
24V DC ;0,5 A
Temperaturfühler:
PT100 in 3-Leitertechnik
Temperaturvorwahl:
Hex-Schalter (0 = Temperaturüberwachung aus)
mit Hex-Schalter 10 – 150 °C in 10°-Schritten
Temperaturhysterese:
∼ 3 °C
Ansprechtoleranz:
< ± 3°C
Trennspannung Netz/Anoden:
≥ 2 kV
Unterniveau OK:
Ri ≤ 30 kΩ
Unterniveau Fehler:
Ri ≥ 70 kΩ
Schaltleistung Relais:
0 … 3A / 125 VAC
Schaltleistung der Kontakte:
Kleinspannung max. 150W (nach VDE)
Schutzart:
IP 00
Gehäuse (B x H xT):
22,5 × 99 × 93 mm (Hutschienenmontage)
