Servomotoren

Servomotor

Baureihe T ist für Standard-Servoanwendungen gedacht.
Baureihe TC ist optimiert auf kurze Baulänge

  • Standard für Ucc = 320V oder 600V verfügbar
  • Sonderspannungen, z.B. 24V
  • NeFeB-Magnettechnik
  • Durchgängige Baureihe mit 0,1 Nm < Mo < 115 Nm
  • Hohe dynamische Überlastfähigkeit (mind. 3-fach)
  • Resolver bzw. diverse Enkoder als Rückführeinheit
  • Permanentmagnet-Haltebremse
  • Breite Möglichkeiten für elektrische & mechanische Modifikationen
  • Elegantes, ansprechendes und funktionelles Design
  • UL / CSA für die meisten Ausführungsvarianten

Seromotor H

Die Baureihe H ergänzt die Ausstattung der Baureihe T/TC noch um folgende Punkte:

  • Polgewickelter Motor
  • Verbessertes Isolationssystem
  • Hohe Polzahl
  • Höheres Drehmoment bei vergleichbarer Baugröße/-länge
  • Bessere Servoperformance
  • Kostenvorteil bei vergleichbarem Drehmoment
  • UL / CSA für die meisten Ausführungsvariante

Die Baureihe N ist auf hohe Leistungsdichte optimiert:

  • Polwicklung wie Baureihe H, jedoch Komplettschnitt
  • Vollautomatische Wickeltechnologie mit Nadelwickler
  • Statorvollverguß für bessere Thermik und Isolation
  • Thermische Anbindung des A-Lagerschildes an die Wicklung durch Vergußmasse
  • Konsequent optimiert auf hohe Leistungsdichte
  • Modifikations- und Anpassungsmöglichkeiten wie bei H- oder T-Motoren
  • Baugröße 2-7 (0,28Nm bis 60Nm) lieferbar
  • UL / CSA für die meisten Ausführungsvarianten

T-Reihe

H-Reihe

N-Reihe

Baugröße/Momentenbereich
              [Nm]            [mm]

BG1/T1    0,1 - 0,3        37
BG2/T2    0,2 - 0,95       50
BG3/T3    0,32 – 3         74
BG4/T4    1,0 - 9,5        97
BG5/T5    2,1 – 22         127
BG6/T6    3,5 – 35         158
BG7/T7    85 – 40          190
BG8/T8    40 – 115        225



Baugröße/Momentenbereich
              [Nm]                   [mm]

BG0/H0  0,03/0,06/0,09          25
BG2/H2 0,26/0,53/0,74/0,95   50
BG3/H3 0,95/1,9/3,3/4,2        74
BG4/H4 4,1/6,3/8,6                97
BG5/H11,6/14,9/18,7/27,3     127





Baugröße/Momentenbereich
            [Nm]        [mm]

BG2/N2 0,28 - 0,95  50
BG3/N3 1,15 - 4,8    74
BG4/N4 5,1 - 11,3    97
BG5/N5 12 - 24       127
BG6/N6 18 - 44       158
BG7/N7 30 - 60       190

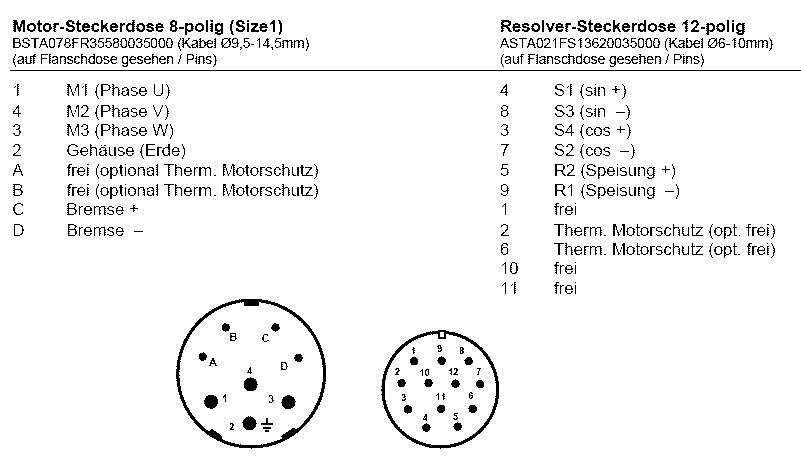

Servostecker Motor und Encoder

Technische Daten:

Abmessungen (B x H x T):

NEMA-Flanschmaße

Betriebsspannung:

120 V - 600 V ZK-Spannung
