NVA Niveauverstärker

NVA

Artikelnummer:

100275

Der NVA–Niveauverstärker ist ein Messumformer für einen konduktiven  Niveaummessfühler. Der Fühler wirkt als Potentiometer und wird vom Gerät mit ca. 10 V Konstantspannung betrieben.

Das Gerät hat eine Drahtbruch-Erkennung, die den angeschlossenen Niveaumessfühler überwacht.

Die Versorgung erfolgt über 24 VDC. Die Minusspannung der Einspeisung und der Nullpunkt (0 V) haben gleiches Potential. Der analoge Ausgang kann max. 10 V bei 20 mA. Die max. Bürde beträgt 500 Ω.

Die Anschlüsse erfolgen über 2 vierpolige steckbare Schraubklemmen (max. 2,5 mm²).

Der NVA – Niveauverstärker ist kontaktlos und damit wartungsfrei. Er soll vor Feuchtigkeit und starker Verschmutzung geschützt werden. Die Einbaulage ist beliebig.

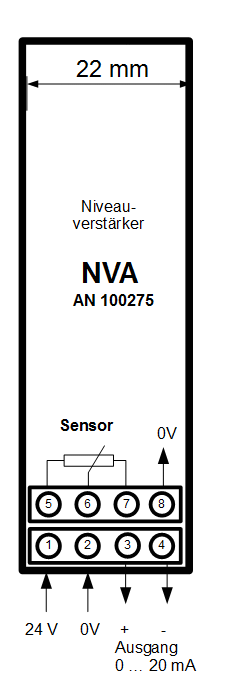

Anschluss NVA

Technische Daten:

Einspeisung:
24 VDC (20 – 30 V) ca. 35 mA (bei Ausgang 20 mA)

Ausgang:
4 – 20 mA ; 10 V bei max. Bürde 500 Ω

Fühlerwiderstand:
5 kΩ ... 50 kΩ

Grundgenauigkeit:
< 0,5 % v.E. (bei 5 kΩ)

Temperaturfehler:
< 0,05 %/K

Fühlerabhängigkeit:
< 0,02 %/kΩ

Nichtlinearität:
< 0,5 % (bei 5 kΩ)

Gehäuse (B x H x T)
22,5 × 99 × 92 mm für Schienenmontage
