Vielseitige Fronteinbausteuerung mit Motion Control
BasicMaster III ist eine komplette, robuste und universell einsetzbare Maschinensteuerung für den Fronteinbau der nunmehr dritten Generation.

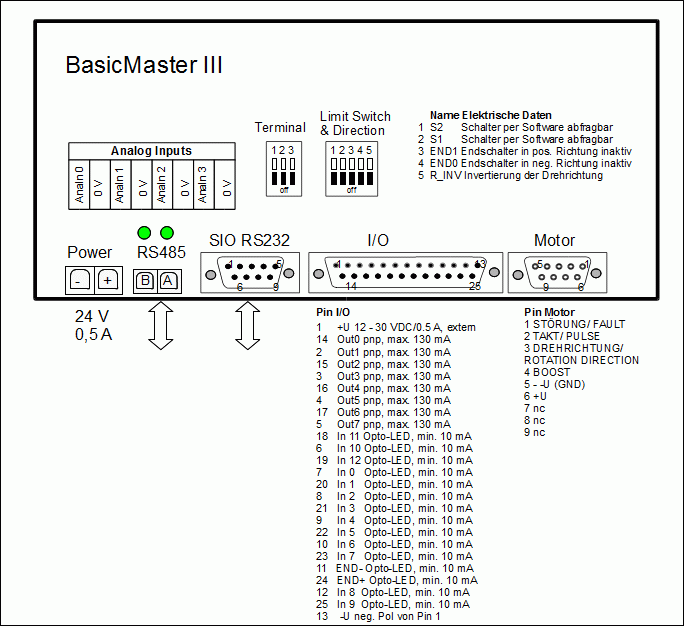

Wasserfeste Oberfläche und eine robuste Metallrückhaube schützen im rauen Industriealltag. Frontseitig zeigt sich eine Folientastatur mit 21 Tasten und eine große beleuchtete LCD-Anzeige mit 2 × 16 Zeichen. Rückseitig sind die RS232- und RS485-Schnittstellen, opto- entkoppelte Ein- und Ausgänge und ein Motorinterface angeordnet.
Für den praktischen Einsatz ist ein kompletter Schrittmotoranschluss eingebaut, mit Puls- und Richtungssignal, mit Endschaltereingängen und mit mächtiger Software.
Vielseitig – Komplett – BasicMaster ist ein Multitalent
- Hochsprachen-Betriebssystem
- Intelligente Bedieneinheit
- Mensch-Maschine-Interface (MMI)
- Hilfssteuerung
- Schrittmotorcontroller
- Terminal
Der BasicMaster III ist in der “Jedermann-Sprache” BASIC mit einem normalen PC programmierbar. So können sehr komplexe Funktionen realisiert werden. Das fertige Programm wird ins EEPROM gebrannt – einfacher geht’s nicht. Viele hundert Einsätze weltweit bestätigen das.
Alle Anschlüsse sind steckbar, eine Metallhaube schützt vor Störungen. Dank Hochsprachenintelligenz rechnet der BasicMaster III mit Fließkommazahlen und kann komfortable Benutzerdialoge erstellen.
Technische Daten:
Spannungsversorgung:
UB = 20 – 28 VDC, 250 mA
Eingänge
13 Eingänge, optoentkoppelt 12 – 24 V/> 5 mA
4 Analogeingänge
2 Endschalter-Eingänge
8-bit DIL-Schalter per Software abfragbar
Ausgänge
8 Ausgänge, MOS-Relais, 300 mA
Schrittmotorschnittstelle mit Takt-, Boost, Richtungsausgang
Schnittstellen
Seriell 0: RS232 (hier wird auch programmiert)
Seriell 1: Feldbusanschluss
Wahlweise RS232 oder RS485 (half-duplex)
Display
Großes alpha-nummerisches LCD 4×20 Zeichen
Datenspeicher
32 kB RAM + 32 kB EEPROM
Programmspeicher
32 kB EPROM oder EEPROM
Betriebssystem
MOTRON-Betriebssystem + erweitertes Intel-BASIC
Gehäuse
Fronteinbaugehäuse
Kunststoff-Front 213 × 125 mm und
Metallunterteil 179,4 × 109,2 × 65 mm
Temperaturbereich:
0 .. + 50°C
Entwicklungsumgebung
Von jedem PC aus in BASIC programmierbar.
Das fertige Programm kann in einem EEPROM gespeichert werden.
Steuerungsabläufe, Dialoge und Datenspeicherung sind möglich.
Der Schrittmotor läuft dabei im Hintergrund.
Programmierunterstützung
Mit MOTRON-Entwicklungstools können sehr schnell und effektiv die ersten Anwendungen realisiert werden.
