ExX - I/O Erweiterung mit Modbus-RTU oder RS485 Schnittstelle
Low-Active- und High-Active-Signale verarbeitbar

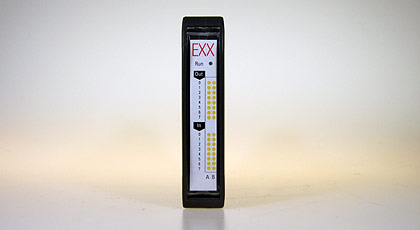

In elektronischen Steuerungen kann man nie genug Ein- und Ausgänge haben. Zusätzlich kann EXX auch noch gleichzeitig active-low- und active-high-Signale verarbeiten.Der Betrachter kann an Hand der LED-Reihen in der Front den aktuellen Signalzustand beobachten.
Mit EXX bietet sich dem Anwender die Möglichkeit, als Modbus-RTU-Slave oder über einen anderen RS 485-Feldbus bis zu 32 Module mit je 16- Eingängen und 8 Ausgängen anzuschließen.
Der RS 485-Feldbus ist eine preiswerte und im rauen Industrieeinsatz bewährte Schnittstelle. FÜR EXX bietet MOTRON weitere Standard-Protokolle der RS 485 an.
Funktion
EXX verarbeitet wahlweise positive oder negative Signale. Alle Signale sind optoentkoppelt.
Die Ein- und Ausgänge sind in 3 Blöcken zu je 8 zusammengefasst, und zwar als 16 Eingänge und 8 Ausgänge. Jeder dieser Blöcke kann mit einem Common-Pin an positive oder negative Versorgung angeschlossen werden. Damit ist eine sehr variantenreiche Anschlussmöglichkeit an verschiedene Signalgeber, wie zum Beispiel mechanische oder induktive Schalter, Steuerungsausgänge und Encoder gegeben.
Anschluss
X2.1 Betriebsspannung + 24 VDC
X2.2 Masse 24 V
X1.1 RS485-A
X1.2 RS485-B
X3.1 – 8 Outputs 1 – 8
X3.9 Output Common
X4.1 – 8 Inputs 1 – 8, Bank A
X4.9 Input Common
X5.1 – 8 Inputs 1 – 8, Bank B
X5.9 Input Common
LEDs
Oberste LED Power
Obere LED-Reihe Ausgänge 1-8
2 Untere LED-Reihen Eingangsbänke A und B
Drehschalter
Der Drehschalter (Stellung 0 … 15) ist von der Oberseite, direkt neben der RS485-Verbindung, zugänglich. Damit wird die Slave-Adresse von 1 – 15 eingestellt Die Schalterstellung 0 ist für einen Sondermode reserviert.
Technische Daten:
Betriebsspannung:
U B 7 – 30 VDC, typ. 24 VDC, 0,05 A
Gehäuse (B x H x T):
22,5 × 99 × 92 mm, für Schienenmontage
Slave-Adresse:
1 … 15
Eingänge:
Optoentkoppelt,
Eingangsempfindlichkeit:
High bei Spannungsdifferenz > 4 V
Ausgangsbelastung:
je 130 mA
